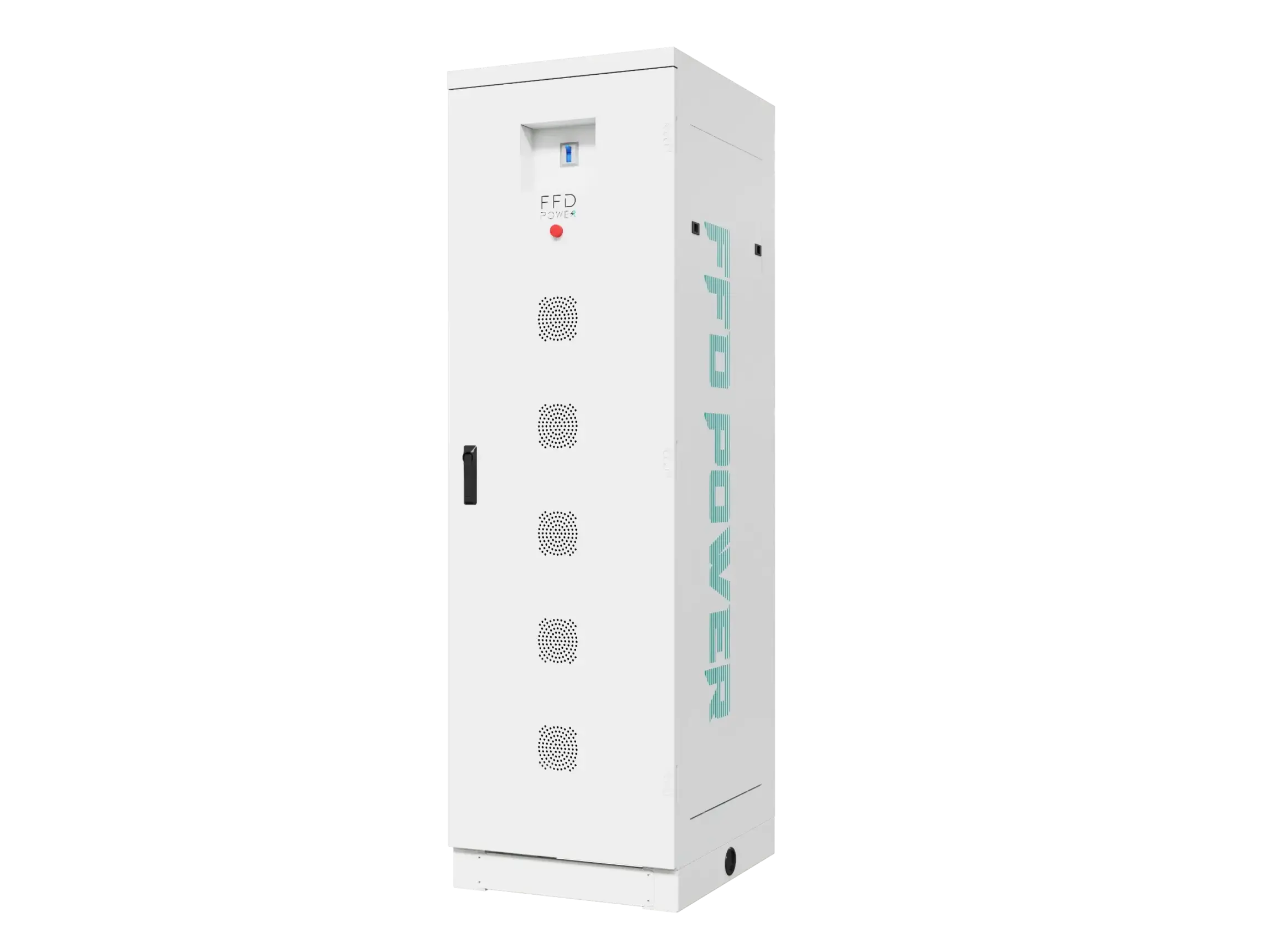

Astrum 4200-10C
ist eine sofort einsatzbereite unterbrechungsfreie Stromversorgungsbatterie (USV)
Die branchenweit erste Nickel-Zink-Batterie-Energiespeicherlösung mit Rückwärts- und Vorwärtskompatibilität zu USV-Wechselrichtern der Megawattklasse.
42,48 kWh, 10C Entladung
Warum NiZn-USV-Batterieschrank?
Die NiZn-Batterien von FFD POWER wurden auf Zellebene nach der UL 9540A-Testmethode getestet und zeigten in keinem der fünf destruktiven Testtypen thermisches Durchgehen. Der wässrige KOH-Elektrolyt ist wasserbasiert und kann sich einfach nicht entzünden, was das inhärente Brandrisiko organischer Lösungsmittel in Lithium-Ionen-Batterien eliminiert. Dies bedeutet keine spezialisierte Brandunterdrückung, keine obligatorischen Luftspalte zwischen Schränken und keine Energieinhaltsbeschränkungen nach NFPA 855 oder IFC 2018.
Das mehrstufige Batterieüberwachungssystem umfasst eine Hauptverarbeitungseinheit (M800) für Steuerung auf Systemebene, Sekundäreinheiten (S48), die direkt mit jedem Batteriemodul verbunden sind, und ein Fernmodul (R3000) für cloudbasierte Überwachung. Das BMS überwacht Spannung, Temperatur, Strom, Ladezustand und Gesundheitszustand in Echtzeit. Daten sind über Ethernet, USB, lokalen Server oder Cloud-Verbindungen zugänglich, mit 1-2 Monaten historischer Protokollierung, abrufbar über USB.
Der NiZn-USV-Batterieschrank ist für Rückwärts- und Vorwärtskompatibilität mit USV-Wechselrichtern der Megawattklasse konzipiert. Rechenzentrumsbetreiber können bestehende Blei-Säure-Batterieschränke ersetzen, ohne ihre USV-Hardware zu ändern. Der Schrank ist so konzipiert, dass er Plug-and-Play-fähig ist, um Installations- und Inbetriebnahmeaufwand und -zeit zu sparen.
Die NiZn-USV liefert einen maximalen kontinuierlichen Entladestrom von 900 A, mit Ultra-Hochleistungs-Monoblock-Modulen, die Entladeraten von über 10C erreichen können. Eine Innenimpedanz von 2,3 mΩ oder weniger gewährleistet schnelle, stabile Spannungsabgabe bei plötzlicher Last. NiZn-Technologie liefert etwa die doppelte Leistungsdichte von Blei-Säure bei etwa der Hälfte des Gewichts. Dies reduziert die Anforderungen an die Bodenbelastung, gibt Betreibern mehr Flexibilität bei der Schrankplatzierung und vereinfacht die Installationslogistik.
Systemparameter
Wichtigste Systemparameter mit verschiedenen Optionen
42,48 kWh, konfigurierte NiZn-Monoblock-Batterie 36S1P
CE
IEC 62040
UL 1778
RoHS
Kompatibel mit bestehendem USV-Wechselrichter der Megawattklasse
360 – 547,5 Vdc
Max. Ladung 180A
Max. Entladung 900A
36S1P-Konfiguration
weltweit erstes NiZn-BESS-Produkt mit Rückwärts- und Vorwärtskompatibilität zu USV-Wechselrichtern der Megawattklasse
kein thermisches Durchgehen
Erschöpfte Zellen bleiben leitfähig
Hohe Leistungsdichte
Wartungsfreundliches Fachdesign
